Chauffe-eau thermodynamique - comment lire le schéma d’installation

Le schéma d’installation d’un chauffe-eau thermodynamique n’est pas un simple dessin de principe : il permet de comprendre où placer l’appareil, comment le raccorder et quels points techniques ne doivent jamais être improvisés. Dans une rénovation de salle de bains, ce repère est précieux, parce qu’il aide à anticiper l’encombrement, la sécurité électrique, l’évacuation des condensats et le niveau de bruit réel du système. Je vais aller droit au but : ce qu’il faut voir sur le plan, où installer l’équipement, comment le raccorder correctement et quels pièges évitent les mauvaises surprises au moment de la mise en service.

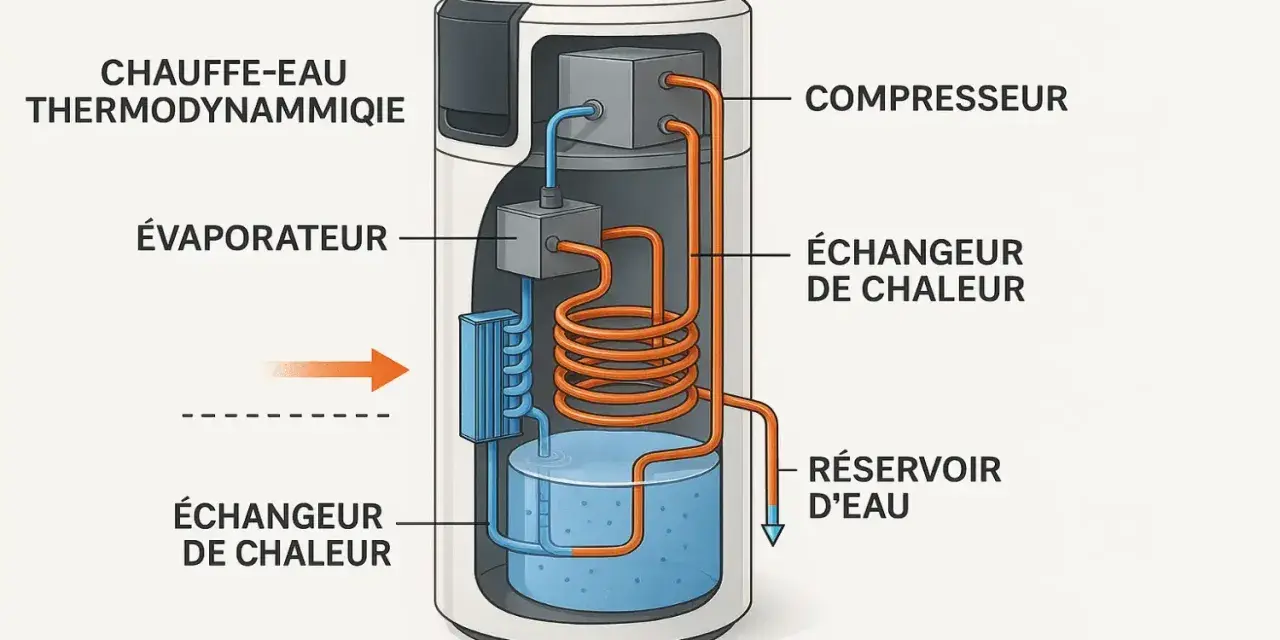

Ce que montre un bon schéma d’installation

Je vois souvent des plans trop simplifiés : ils dessinent le ballon, mais oublient tout le reste. Un schéma utile montre au minimum l’arrivée d’eau froide, la sortie d’eau chaude, le groupe de sécurité, l’évacuation des condensats, l’alimentation électrique et, selon le modèle, le chemin de l’air ou des liaisons frigorifiques. L’ADEME rappelle d’ailleurs que ce type d’appareil capte les calories de l’air pour chauffer l’eau ; en pratique, cela veut dire que l’emplacement compte autant que la machine elle-même.

Les éléments que je vérifie en premier

• Le ballon de stockage, qui contient l’eau chaude sanitaire.
• La pompe à chaleur intégrée ou déportée, qui récupère les calories de l’air.
• Le groupe de sécurité, c’est la pièce qui protège la cuve en évacuant l’excès de pression pendant la chauffe.
• L’évacuation des condensats, indispensable pour laisser partir l’eau produite par le fonctionnement thermodynamique.
• Le circuit électrique dédié, séparé d’un simple branchement de chauffe-eau électrique classique.
• Le chemin de l’air, en captage ambiant, extérieur ou extrait selon la version choisie.

Un plan propre doit aussi permettre de comprendre la logique du montage, car un appareil mal représenté est souvent un appareil mal posé. C’est cette logique qui m’amène à la vraie question suivante : où l’installer pour qu’il travaille bien sans gêner la rénovation.

Où l’installer dans une rénovation de salle de bains

Dans une salle de bains rénovée, je préfère penser le chauffe-eau thermodynamique comme un équipement de maison, pas comme un accessoire de pièce d’eau. En air ambiant, il fonctionne mieux dans un local non chauffé, hors gel, avec une température stable supérieure à 5 °C et un volume utile d’au moins 20 m³ hors encombrement. Autrement dit, garage, buanderie, cellier ou sous-sol sont souvent plus pertinents qu’une salle de bains elle-même.

Le raisonnement est simple : si l’appareil prend ses calories dans la pièce, il la refroidit. Dans un petit volume ou dans une pièce déjà chauffée, il finit par pénaliser le confort et la performance. Je conseille donc de ne pas raisonner en “place disponible”, mais en “place techniquement viable”.

Sur un chantier de rénovation, j’aime bien poser une question très concrète : si l’on ouvre le ballon dans cinq ans pour l’entretien, a-t-on réellement la place de le faire sans détruire le décor autour ? Cette vérification simple évite beaucoup de regrets, et elle prépare le raccordement propre de l’ensemble.

Raccorder l’eau, les condensats et l’air sans fragiliser le montage

Le raccordement hydraulique semble banal, mais c’est souvent là que les erreurs coûtent le plus cher. L’eau froide arrive sur la cuve, l’eau chaude repart vers les points de puisage, et le groupe de sécurité doit rester accessible et correctement évacué. Si l’appareil est placé hors du volume chauffé, il faut isoler les réseaux pour limiter les pertes et éviter que les tuyauteries froides ne créent des problèmes de performance ou de confort.

L’eau sanitaire

Je recommande de garder les trajets les plus courts possibles entre le ballon et les points de puisage importants, surtout si la salle de bains est éloignée. Plus la ligne est longue, plus on perd du temps, de l’eau et un peu de chaleur à chaque usage. C’est encore plus sensible dans une maison rénovée, où l’on optimise souvent les espaces au centimètre près.

Les condensats

Les condensats ne sont pas un détail. La pompe à chaleur retire de l’humidité à l’air, et cette eau doit repartir vers une évacuation gravitaire prévue à cet effet. J’insiste sur deux points : une pente continue et un accès simple pour contrôler le tube. Si le drainage est bouché, l’appareil peut se mettre à fuir ou à s’arrêter, et la panne a alors l’air électrique alors qu’elle est purement hydraulique.

Lire aussi : Ballon d'eau chaude - réussir une pose fiable en rénovation

Le circuit d’air

Pour un modèle sur air ambiant, l’air doit circuler librement autour de l’appareil et ne pas être recyclé de manière approximative. Pour un modèle sur air extrait, il faut penser la compatibilité avec la VMC, car la ventilation mécanique contrôlée doit continuer à faire son travail sans être perturbée. Sur un modèle split, les liaisons frigorifiques transportent le fluide entre les éléments du système ; elles doivent rester dans les longueurs et les dénivelés prévus par la notice, sinon la machine perd en fiabilité et en rendement.

En clair, le bon raccordement n’est pas seulement un branchement “qui marche”. C’est un ensemble cohérent, et cette cohérence dépend autant de l’électricité que de la plomberie.

Le branchement électrique qui évite les mauvaises surprises

Dans une salle de bains ou à proximité des points d’eau, la NF C 15-100 impose des règles de sécurité strictes. En pratique, je garde toujours en tête le différentiel 30 mA, les distances de sécurité par rapport aux zones humides et l’organisation propre du tableau. Une prise ou une commande mal placée finit souvent par compliquer l’entretien plus tard.

• Prévoir un circuit spécialisé, sans partage hasardeux avec d’autres usages.
• Vérifier la protection différentielle, indispensable dans les pièces humides.
• Respecter les distances de sécurité si des éléments électriques sont proches d’un point d’eau.
• Ne pas confondre commande et alimentation, surtout sur les montages avec heures creuses.
• Garder le tableau lisible, car un entretien rapide commence toujours par une installation compréhensible.

Service-Public rappelle que les travaux financés par MaPrimeRénov’ doivent être réalisés par un professionnel RGE. Dans la pratique, c’est aussi un bon garde-fou : sur ce type d’équipement, la qualité du branchement et du réglage vaut souvent plus qu’un appareil un peu plus puissant posé trop vite.

Une fois l’électricité sécurisée, il reste la question du bon dimensionnement. C’est là que le confort quotidien se joue vraiment.

Choisir la bonne capacité et garder un budget réaliste

Un ballon trop petit bascule trop souvent sur l’appoint électrique. Un ballon trop grand coûte plus cher à l’achat et met plus de temps à se remettre en température. Pour une famille qui rénove sa salle de bains et veut un confort stable, je préfère toujours dimensionner sur les usages réels : douches quotidiennes, bains occasionnels, nombre d’occupants, horaires de pointe et température de consigne.

En 2026, je compte généralement entre 2 500 et 5 000 € pose comprise pour un chauffe-eau thermodynamique domestique, avec des écarts selon la capacité, le type de captage, la complexité de la plomberie et la reprise éventuelle de l’électricité. Un modèle split ou une installation très contrainte peut monter davantage, alors qu’un remplacement simple dans un local déjà préparé reste plus lisible sur devis.

J’ajoute un point que l’on sous-estime souvent : un 200 L thermodynamique met fréquemment plus de temps qu’un ballon classique à remonter en température. Ce délai n’est pas un défaut en soi, mais il doit être compatible avec la vie réelle du foyer. Si tout le monde se douche à la même heure, il faut le prévoir dès le départ.

Les erreurs que je vois le plus souvent sur chantier

1. Installer l’appareil dans un volume trop petit, puis découvrir qu’il refroidit trop vite la pièce.
2. Oublier l’évacuation des condensats ou la rendre inaccessible derrière un meuble.
3. Confondre le branchement d’un ballon thermodynamique avec celui d’un chauffe-eau électrique standard.
4. Choisir une capacité trop juste en se basant seulement sur le nombre de personnes, sans regarder les habitudes.
5. Poser le ballon trop près d’une chambre ou d’un espace de vie sensible au bruit.
6. Ne pas isoler les tuyaux quand l’appareil est hors du volume chauffé.
7. Négliger l’accès pour l’entretien annuel, alors que l’évaporateur, les filtres et les condensats demandent des vérifications régulières.

Ces erreurs ont toutes un point commun : elles ne se voient pas toujours au premier jour, mais elles finissent par coûter en confort, en consommation ou en dépannage. C’est pour cela que je préfère une installation un peu plus sobre mais lisible, plutôt qu’un montage “optimisé” sur le papier et pénible à vivre ensuite.

Les détails qui font la différence dans une rénovation de salle de bains

Quand je veux sécuriser un projet, je regarde toujours les mêmes détails avant de signer la fin de chantier : dégagement autour de l’appareil, accès au groupe de sécurité, trajectoire des condensats, isolation des réseaux, cohérence du tableau électrique et facilité d’intervention future. Ce sont de petites choses, mais elles transforment une installation correcte en installation durable.

• Prévoir un accès réel au capot et aux organes d’entretien.
• Étiqueter clairement le circuit électrique dédié sur le tableau.
• Vérifier que l’évacuation des condensats reste visible et contrôlable.
• Contrôler l’absence de pont thermique sur les tuyaux exposés.
• Garder la notice et le repérage des réglages dans le carnet du logement.
• Programmer dès le départ une vérification annuelle des filtres et de la cuve.

Au fond, le bon schéma n’est pas celui qui paraît le plus compact, mais celui qui rend l’installation compréhensible, sûre et entretenable. Si vous rénovez une salle de bains, c’est cette logique qui doit guider le choix du local, du ballon et des raccordements, afin que l’eau chaude reste un confort discret, et non un sujet de dépannage récurrent.
