Quand un ballon d’eau chaude se met à disjoncter, le problème n’est pas seulement électrique : il touche aussi au confort quotidien, à la sécurité du logement et à la manière dont le tableau est organisé. Je vais clarifier ce qui protège vraiment le chauffe-eau, comment choisir le bon calibre, quand le contacteur heures creuses est utile, et surtout comment reconnaître une panne sérieuse avant de s’acharner à réenclencher l’appareil.
Les points essentiels à vérifier avant toute intervention
- Un chauffe-eau électrique se protège en général avec un disjoncteur dédié de 20 A maximum et des conducteurs de 2,5 mm².
- Le différentiel 30 mA protège les personnes contre les défauts d’isolement ; il ne remplace pas le disjoncteur.
- Le contacteur heures creuses sert à piloter la chauffe, pas à protéger la ligne.
- Un déclenchement répétitif peut venir de la résistance, du thermostat, d’un bornier desserré ou d’une fuite à la terre.
- Si le tableau chauffe, grésille ou sent le brûlé, il faut couper et faire intervenir un électricien.
À quoi sert vraiment la protection du ballon d’eau chaude
Je distingue toujours trois fonctions qu’on confond souvent. Le disjoncteur protège le circuit contre la surcharge et le court-circuit ; l’interrupteur différentiel 30 mA coupe en cas de fuite de courant vers la terre ; le contacteur jour/nuit décide quand le ballon chauffe. Si on mélange ces rôles, on diagnostique mal la panne et on remplace la mauvaise pièce.
Dans une installation domestique française, le chauffe-eau est normalement sur un circuit spécialisé. Selon Legrand, ce type de ligne est protégé par un disjoncteur de 20 A maximum avec une section de 2,5 mm². En pratique, cela suffit pour la grande majorité des ballons d’eau chaude à accumulation, qui dépassent rarement la puissance d’environ 4,6 kW sous 230 V.
Le bon réflexe, surtout en rénovation de salle de bains, consiste à vérifier que la ligne est dédiée, clairement repérée et reliée à une protection différentielle adaptée. C’est ce trio qui évite les échauffements invisibles et les coupures à répétition. Une fois ce cadre posé, le vrai sujet devient le bon dimensionnement du circuit.
Quel calibre choisir pour le circuit du chauffe-eau
Pour un ballon d’eau chaude classique, je pars presque toujours du même repère : 20 A maximum en 2,5 mm². Ce n’est pas une valeur arbitraire, c’est le couple qui revient dans les règles françaises pour un circuit spécialisé. Si le chauffe-eau est petit, ancien ou remplacé à l’identique, cette base reste généralement la plus cohérente.
Le point important n’est pas seulement le calibre du disjoncteur, mais l’ensemble du circuit. Une section trop faible, un domino fatigué ou un bornier mal serré peuvent chauffer alors même que le disjoncteur semble “bon sur le papier”. C’est pour cela qu’en rénovation je ne me contente jamais de changer l’appareil visible dans le tableau sans contrôler la ligne.
| Élément | Repère courant | Ce que cela signifie |
|---|---|---|
| Disjoncteur du chauffe-eau | 20 A max | Protège le circuit contre la surcharge et le court-circuit |
| Section des conducteurs | 2,5 mm² | Supporte le courant attendu sans échauffement excessif |
| Protection différentielle | 30 mA, type A de préférence | Coupe en cas de défaut d’isolement et protège les personnes |
| Commande | Contacteur jour/nuit | Autorise une chauffe automatique aux heures creuses |
Si la plaque signalétique du chauffe-eau indique une puissance inhabituelle, ou si le câble est ancien et de section incertaine, je préfère faire vérifier l’ensemble avant de remettre sous tension. La logique de protection reste la même : un circuit dédié, une protection différentielle adaptée et une ligne dimensionnée correctement. C’est ce qui évite les bricolages qui tiennent quelques mois puis deviennent instables.
Une fois le bon calibre compris, reste à savoir si le pilotage en heures creuses apporte un vrai intérêt ou seulement une complication supplémentaire.

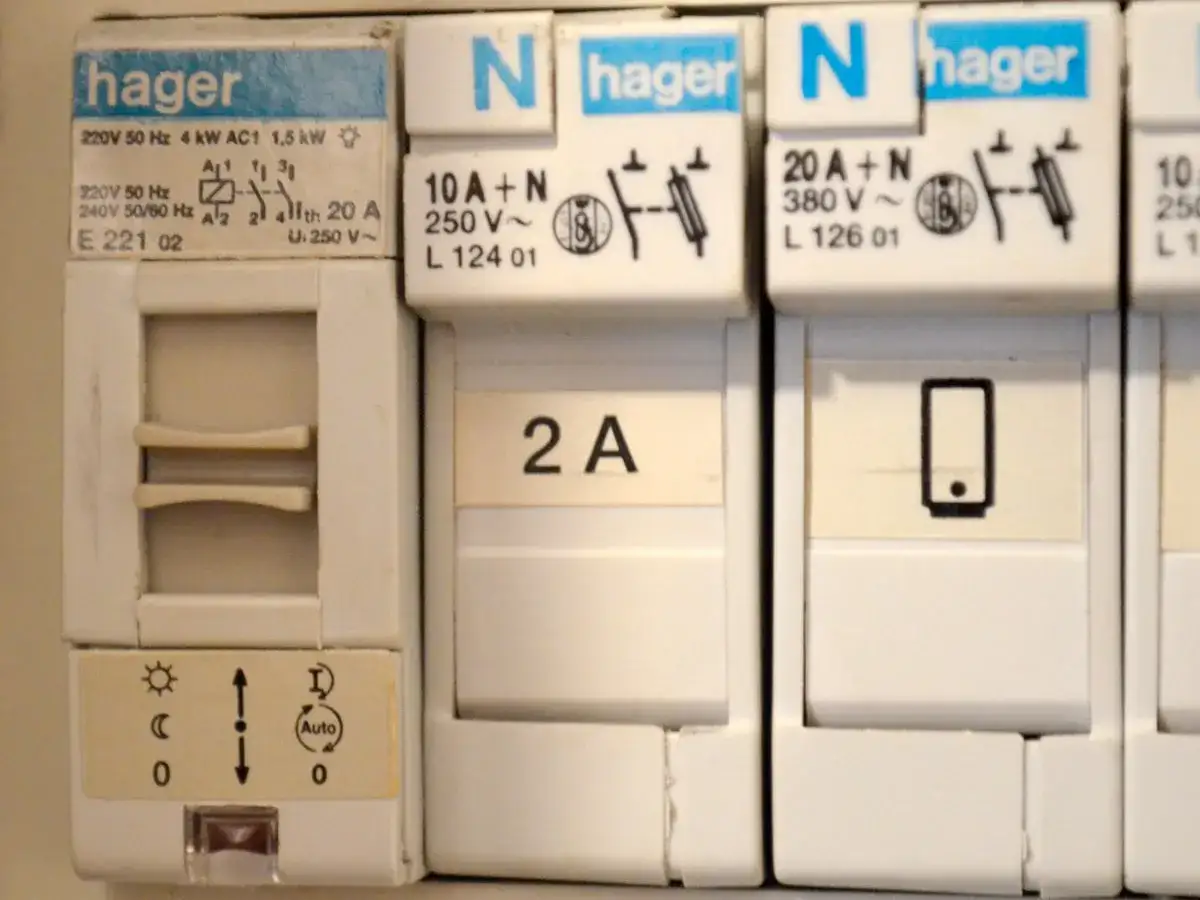

Faut-il ajouter un contacteur heures creuses
Le contacteur jour/nuit ne change pas la protection électrique du ballon ; il sert à le faire fonctionner au bon moment. Je le recommande surtout quand le logement bénéficie réellement d’un tarif heures creuses intéressant, ou quand l’installation est déjà prévue pour cela. Sinon, on ajoute parfois un appareil de plus sans gain visible.
Le principe est simple : en mode automatique, le chauffe-eau se lance pendant les plages creuses ; en mode marche forcée, il chauffe tout de suite ; en mode arrêt, il ne démarre pas. Enedis indique d’ailleurs qu’en cas d’absence d’eau chaude, la marche forcée permet souvent de relancer provisoirement le ballon en attendant le prochain signal heures creuses. C’est un test utile, parce qu’il distingue une simple absence d’impulsion d’un vrai défaut de chauffe.
Je conseille le contacteur dans trois cas précis :
- le logement a un abonnement avec heures creuses réellement avantageuses ;
- le ballon est suffisamment volumineux pour chauffer sans gêner le confort du matin ;
- le tableau électrique est propre, lisible et déjà prêt à recevoir cette commande.
En revanche, si le ballon est petit, utilisé de façon irrégulière ou alimenté par de l’autoconsommation solaire, la logique de pilotage change. L’intérêt n’est plus seulement de déplacer la chauffe, mais de la synchroniser avec les besoins réels. C’est souvent là que le contacteur classique montre ses limites.
Quand le disjoncteur saute ou que l’eau ne chauffe plus

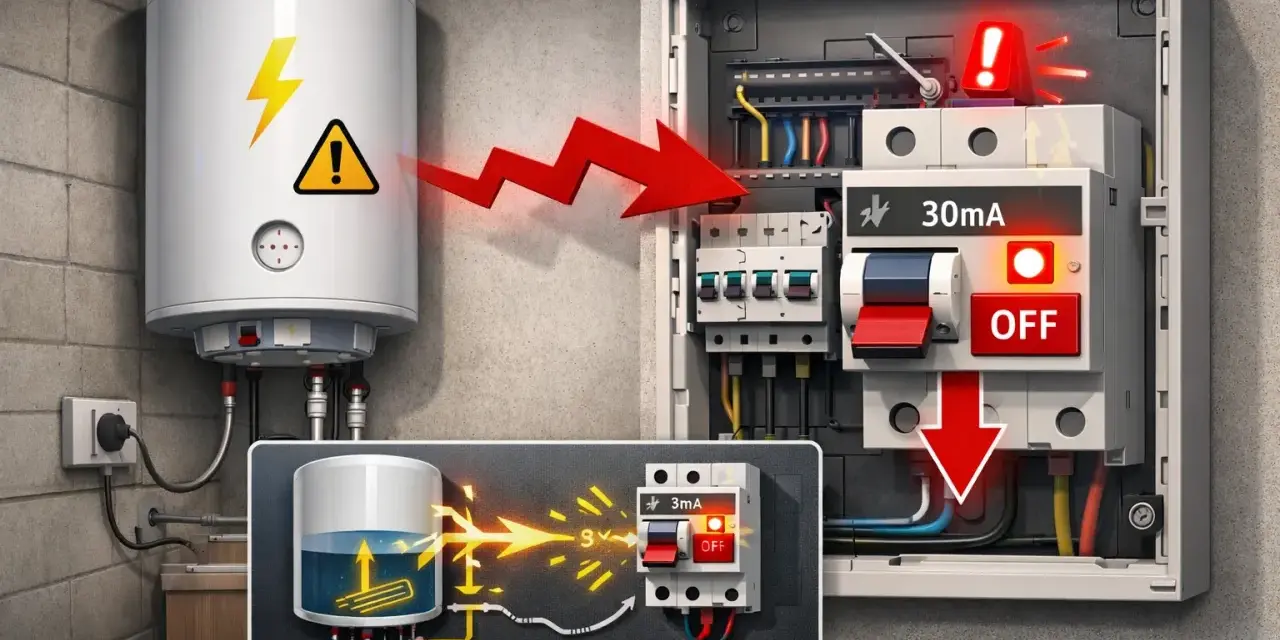

Quand le disjoncteur du ballon déclenche, je commence toujours par observer quel appareil tombe. Si c’est seulement le disjoncteur divisionnaire du chauffe-eau, le défaut est souvent sur la ligne, le bornier, la résistance ou le thermostat. Si c’est l’interrupteur différentiel qui déclenche, je pense plutôt à une fuite de courant vers la terre, très souvent liée à la résistance ou à l’humidité dans le groupe de sécurité ou le capot inférieur. Et si les deux chutent ensemble, le problème peut être plus sérieux qu’il n’y paraît.
Les symptômes utiles à repérer sont assez parlants :
- déclenchement immédiat à l’enclenchement, souvent signe de court-circuit ou de résistance en défaut ;
- déclenchement après quelques minutes, souvent lié à un échauffement, un bornier mal serré ou une résistance fatiguée ;
- disjoncteur tiède, bruyant ou avec odeur de brûlé, ce qui demande un arrêt immédiat ;
- eau tiède seulement, qui pointe plutôt vers un thermostat ou une résistance entartrée qu’un simple problème de commande.
Je me méfie aussi des remises en route répétées. Quand un chauffe-eau déclenche plusieurs fois, on ne “répare” pas le problème en le réarmant trois fois de suite. On prend le temps de vérifier l’état des fils, l’absence d’humidité et la cohérence de la protection. Si le tableau présente une trace noire, un grésillement ou une chaleur anormale, je sors du diagnostic maison et j’appelle un professionnel. Là, on est déjà du côté du risque d’échauffement ou d’arc électrique.
Ce diagnostic devient encore plus important quand le ballon est placé dans ou près d’une salle de bains, parce que la contrainte électrique s’ajoute aux règles d’emplacement et de sécurité du volume d’eau.
Rénover l’installation sans fragiliser la salle de bains
Dans une salle de bains rénovée, je ne regarde pas seulement la puissance du chauffe-eau. Je regarde aussi son emplacement, l’accès pour l’entretien, la ventilation du local et la façon dont la mise à la terre est réalisée. Un ballon installé dans un placard technique ou un volume adjacent peut très bien fonctionner, à condition d’être hors des zones de sécurité et correctement raccordé.
Pour les pièces d’eau, la vigilance porte sur trois points concrets : protection différentielle 30 mA, liaison équipotentielle et matériel adapté à l’environnement. Autrement dit, la sécurité ne dépend pas seulement du disjoncteur du ballon, mais de l’ensemble du chemin électrique autour de lui. C’est précisément ce que beaucoup de rénovations négligent : on remplace le carrelage, on oublie le tableau.
| Point à vérifier | Pourquoi c’est important | Ce que je conseille |
|---|---|---|
| Accessibilité | Permet l’entretien et la coupure rapide | Garder l’appareil atteignable sans démonter la salle de bains |
| Ventilation | Limite la condensation et les défauts d’humidité | Prévoir un espace technique sec et respirant |
| Terre et liaison équipotentielle | Réduit le risque en cas de défaut d’isolement | Faire contrôler la continuité par un électricien |
| Différentiel 30 mA | Coupe en cas de fuite de courant | Le placer en amont du circuit du chauffe-eau |
Dans les chantiers que je vois passer, le vrai problème n’est pas le ballon lui-même, mais l’installation qui l’entoure. Une salle de bains bien rénovée supporte mieux un chauffe-eau discret, bien protégé et bien identifié qu’un ensemble “bricolé” derrière une trappe. C’est aussi ce qui rend l’entretien beaucoup plus simple ensuite.
Ce que je vérifie avant de refermer le tableau
Avant de considérer le sujet réglé, je fais toujours la même vérification finale : le circuit est-il dédié, la protection est-elle bien à 20 A maximum, la section est-elle cohérente, le différentiel est-il bien en place, et le contacteur fonctionne-t-il sans bruit anormal ? Si la réponse est oui à ces cinq points, on évite déjà la majorité des mauvaises surprises.
Je recommande aussi de noter deux choses sur le tableau : l’étiquette du circuit et la position de marche forcée. C’est un détail, mais il fait gagner du temps le jour où l’eau chaude disparaît un dimanche matin. Et si le ballon met plus longtemps qu’avant à chauffer, je ne pars pas du principe que “c’est normal avec l’âge” : j’examine d’abord la résistance entartrée, le thermostat et l’état du contacteur.
Au fond, un bon disjoncteur de ballon d’eau chaude ne se résume pas à une valeur inscrite sur un module. Il fait partie d’un ensemble cohérent, pensé pour la sécurité, la simplicité d’usage et la durabilité. C’est cette cohérence-là qui protège vraiment le confort du quotidien, surtout dans une salle de bains où l’électricité et l’eau ne pardonnent pas l’approximation.
