Un chauffe-eau qui déclenche la protection n’est jamais anodin. Dans une salle de bain ou un local technique, le bon calibre ne se choisit pas à l’aveugle : il dépend de la puissance de l’appareil, de la section du câble et du type de tableau installé. Je vais aller droit au but, avec les repères qui permettent de reconnaître la bonne protection, d’éviter l’erreur classique du calibre trop fort et de savoir quand il faut faire appel à un électricien.
Le bon calibre dépend surtout de la section du câble et de la puissance du ballon
- Sur une installation française conforme, un chauffe-eau est en général protégé par un circuit dédié de 20 A maximum avec des conducteurs en 2,5 mm².
- Sur un ancien tableau, on peut encore trouver une cartouche fusible gG 20 A, mais il ne faut jamais augmenter le calibre pour “faire tenir” l’installation.
- Si le chauffe-eau est piloté en heures creuses, le circuit de commande du contacteur est le plus souvent protégé par un 2 A.
- Une protection qui saute à répétition signale souvent un défaut du ballon, du câblage ou du support, pas seulement un “mauvais fusible”.
- Avant de remplacer quoi que ce soit, il faut vérifier le calibre inscrit, la section des fils et l’état du porte-fusible ou du disjoncteur.
Quelle protection convient vraiment à un chauffe-eau
Je pars toujours du courant absorbé. Un ballon fonctionne en 230 V, et l’intensité se calcule simplement à partir de la puissance. Un appareil de 2 000 W tire environ 8,7 A, un 3 000 W autour de 13 A, et un 4 500 W approche 20 A. C’est pour cela qu’en France, la protection la plus courante pour un chauffe-eau domestique reste un circuit dédié en 20 A maximum avec des conducteurs en 2,5 mm².
Le détail important, c’est que le calibre ne se choisit pas seulement en fonction de l’appareil, mais aussi de la ligne qui l’alimente. Une section de câble trop faible ne doit jamais être “compensée” par un fusible plus généreux. Dans une rénovation, je préfère retenir une règle simple : si la ligne est saine et bien dimensionnée, le 20 A est le repère le plus sûr et le plus lisible pour un chauffe-eau standard.
| Puissance du chauffe-eau | Intensité approximative à 230 V | Protection généralement cohérente | Lecture pratique |
|---|---|---|---|
| 1 500 à 2 000 W | Environ 6,5 à 8,7 A | 10 à 16 A selon la ligne | Possible sur certains petits ballons, mais je vérifie toujours la section du câble |
| 2 000 à 3 000 W | Environ 8,7 à 13 A | 16 à 20 A | Cas le plus fréquent dans l’habitat, avec 20 A comme référence sur circuit dédié |
| 4 500 W | Environ 19,6 A | 20 A maximum | On est déjà très proche de la limite, donc la ligne doit être impeccable |
Je garde aussi un repère simple en tête : si l’appareil est petit, le courant baisse, mais la logique de protection reste la même dès qu’il s’agit d’un ballon d’eau chaude sur une ligne dédiée. Une fois ce repère posé, je regarde toujours si l’installation est encore sur une ancienne protection à cartouche ou déjà sur un disjoncteur moderne.
Fusible ancien ou disjoncteur moderne
Le vocabulaire entretient souvent la confusion. Beaucoup de gens disent “fusible” pour parler de la protection du chauffe-eau, alors qu’on a en réalité soit un porte-fusible à cartouche sur une ancienne installation, soit un disjoncteur divisionnaire sur un tableau plus récent. Dans les deux cas, la règle de base ne change pas : la protection doit rester cohérente avec la ligne, pas simplement avec l’envie d’éviter qu’elle saute.

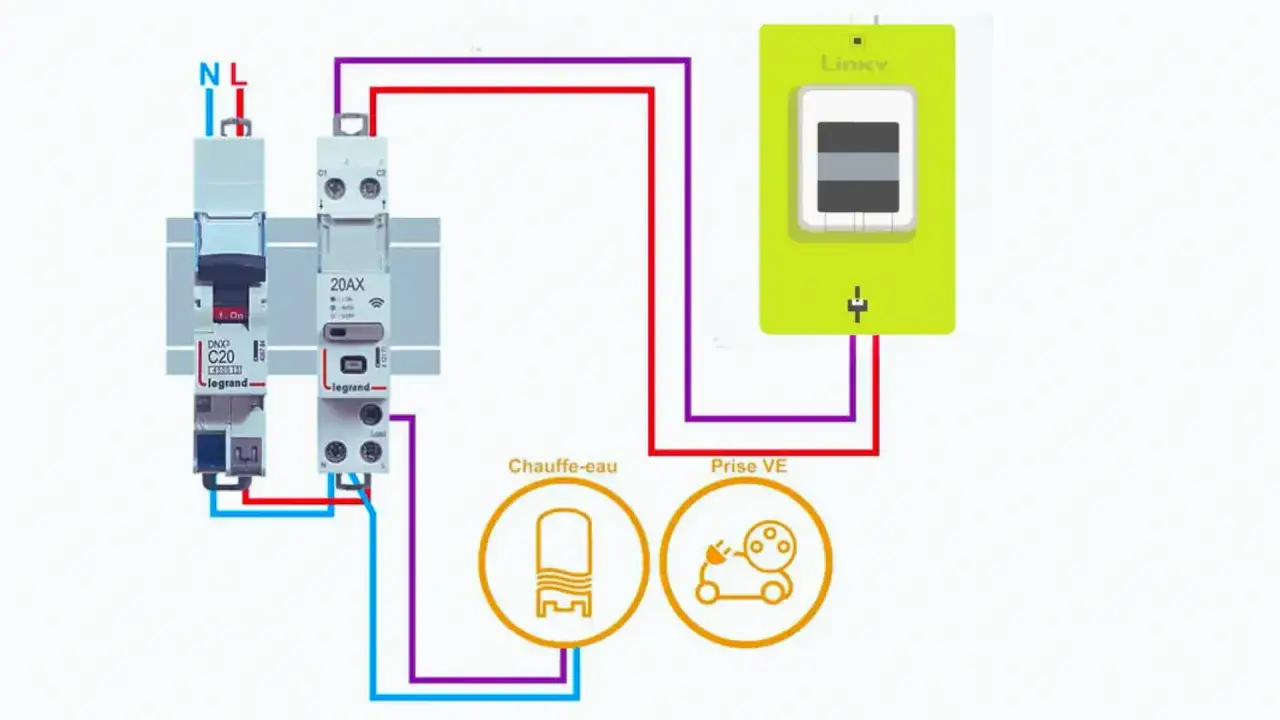

Dans un ancien porte-fusible, on rencontre souvent une cartouche gG 20 A quand le circuit est câblé en 2,5 mm². Sur un tableau moderne, un disjoncteur 20 A est plus pratique, plus lisible et plus simple à réarmer après un incident ponctuel. Pour moi, c’est aussi une vraie amélioration dans une salle de bain rénovée, parce qu’on limite les manipulations inutiles et on garde une installation plus claire à lire dans le temps.
- Dans une ancienne installation, la cartouche se remplace à l’identique, jamais par un calibre supérieur.
- Un disjoncteur moderne protège mieux la ligne au quotidien et facilite le diagnostic.
- Si le support est noirci, fendu ou chaud au toucher, je conseille de ne pas se contenter d’un simple changement de fusible.
Le point à retenir, c’est que le bon choix n’est pas “fusible contre disjoncteur” en théorie, mais “protection adaptée contre bricolage dangereux” en pratique. C’est précisément là que l’on peut éviter bien des erreurs de lecture du tableau.
Comment reconnaître le bon calibre dans le tableau
Je vérifie toujours trois choses, dans cet ordre : le marquage de la protection, la section des fils et la présence éventuelle d’un contacteur jour/nuit. Si vous avez un doute, coupez l’alimentation générale avant d’ouvrir le tableau et ne touchez jamais à une cartouche ou à un bornier sous tension.
Sur le terrain, je lis aussi la plaque signalétique du chauffe-eau. Elle indique souvent une puissance de 1 800 W, 2 000 W, 2 400 W ou 3 000 W. Cette valeur donne une bonne idée du courant demandé, mais elle ne remplace pas le contrôle de la ligne. Un ballon qui consomme peu peut quand même être mal protégé si le câble, le serrage ou le support ne suivent pas.
| Ce que vous voyez | Ce que cela signifie | Ce que j’en conclus |
|---|---|---|
| Marquage 20 A sur le circuit | Protection cohérente pour un chauffe-eau standard | Je reste sur ce calibre si la section est bien en 2,5 mm² |
| Marquage 2 A séparé | Circuit de commande du contacteur heures creuses | Je ne le confonds pas avec la puissance du ballon |
| Marquage 16 A sur une vieille ligne | Possible sur certains petits chauffe-eau | Je contrôle la puissance de l’appareil et la section du câble avant de garder ce calibre |
| Support brun, cartouche ou bornes marquées par la chauffe | Échauffement, mauvais serrage ou vieillissement | Je fais vérifier l’ensemble avant de remettre en service |

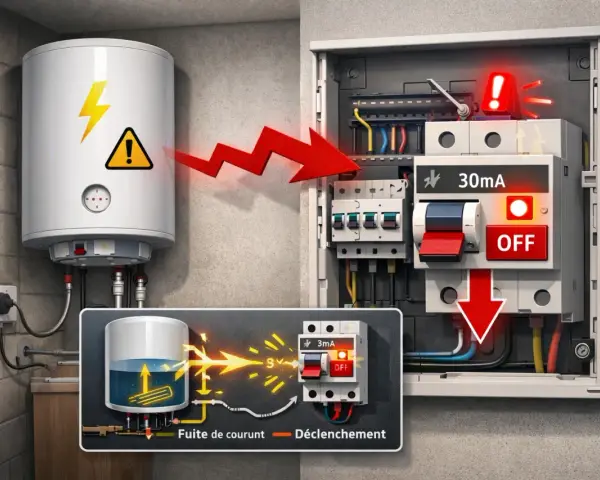

Je contrôle aussi la protection différentielle en amont du circuit. Dans un logement bien conçu, le chauffe-eau ne doit pas être isolé du reste de la sécurité électrique, surtout si l’appareil est installé près d’une zone d’eau. Quand le calibre est bon mais que le chauffe-eau déclenche encore, le problème vient souvent d’ailleurs.
Quand le fusible saute, le problème n’est pas toujours le fusible
Si la protection déclenche, je me méfie d’abord du symptôme répété. Un chauffe-eau qui fait fondre ou tomber la protection à chaque remise en route signale souvent un vrai défaut, par exemple une résistance fatiguée, un thermostat défaillant, un bornier desserré ou un contacteur jour/nuit usé. Changer le calibre pour “tenir plus longtemps” masque le problème et peut transformer un simple dépannage en surchauffe réelle.
Je regarde surtout le moment où ça coupe. Si cela arrive dès l’enclenchement, je suspecte plutôt un court-circuit ou une isolation abîmée. Si la coupure survient après un certain temps de chauffe, j’examine la résistance, l’entartrage et les connexions. Si le défaut apparaît seulement pendant les heures creuses, le circuit de commande ou le contacteur mérite un contrôle plus attentif.- Déclenchement immédiat à la remise sous tension, je pense d’abord à un défaut franc de l’appareil ou du câblage.
- Déclenchement après chauffe, je surveille la résistance, le thermostat et l’état des bornes.
- Déclenchement uniquement en heures creuses, je vérifie le contacteur et le petit circuit de commande en 2 A.
- Support qui chauffe, odeur de plastique ou traces noires, j’arrête l’usage et je fais contrôler l’ensemble.
Dans une salle de bain, l’humidité et la condensation accélèrent les faux contacts. C’est pour cela qu’une rénovation est le bon moment pour reprendre l’ensemble proprement, au lieu de simplement remettre une cartouche neuve et d’espérer que tout tienne.
Les trois vérifications que je fais avant de refermer le tableau
Quand je sécurise un chauffe-eau dans le cadre d’une rénovation, je ne me contente jamais d’un calibre “qui semble bon”. Je fais trois vérifications simples, mais elles évitent beaucoup de reprises et de mauvaises surprises.
- Je laisse la protection accessible. Le circuit doit pouvoir être repéré et réarmé sans démonter un meuble ou déplacer un élément fixe de la salle de bain.
- Je sépare bien puissance et commande. Si le ballon fonctionne avec des heures creuses, le 20 A protège la puissance et le 2 A protège la commande du contacteur, ce n’est pas la même chose.
- Je contrôle l’état du support. Un porte-fusible fatigué, des bornes oxydées ou un tableau mal ventilé méritent une vraie remise à niveau, pas un simple remplacement à l’identique.
Mon approche est très simple : je protège la ligne, je ne la force pas. Pour un chauffe-eau domestique en France, le repère fiable reste un circuit dédié en 20 A maximum avec du 2,5 mm², et une commande en 2 A si un contacteur heures creuses est présent. Si l’installation est ancienne, je préfère toujours un contrôle sérieux du support et du câblage avant de remettre une cartouche ou un disjoncteur en service.
