Dans une salle de bain, le bon matériel électrique ne se choisit pas à l’œil. Il faut lire l’indice IP, comprendre les volumes de sécurité autour de la douche ou de la baignoire, puis vérifier quel appareil peut réellement être installé sans créer de risque inutile. Je fais ici le point sur les repères utiles en rénovation, avec des règles concrètes pour éviter les erreurs de positionnement, de protection et de conformité.
Les repères utiles pour sécuriser une salle d’eau
- L’indice IP dit surtout si un appareil résiste aux projections d’eau et, selon le cas, aux corps solides.
- Dans la salle de bain, les volumes 0, 1 et 2 déterminent ce qui est autorisé ou interdit.
- Les prises classiques vont hors volume, tandis que la prise rasoir et certains appareils peuvent être admis plus près de l’eau.
- Un indice élevé ne remplace jamais la bonne zone d’installation ni la protection différentielle 30 mA.
- La douche à l’italienne demande une vigilance particulière, car les repères géométriques changent.
Lire un indice IP sans se tromper
Je pars d’une règle simple: dans une pièce humide, l’indice IP ne suffit jamais à lui seul. Il sert à décrire le niveau de protection d’un appareil contre l’eau et les corps solides, mais il doit toujours être lu avec le contexte d’installation. Un produit peut être très bien protégé sur le papier et rester inadapté s’il est placé dans une zone interdite par la norme.

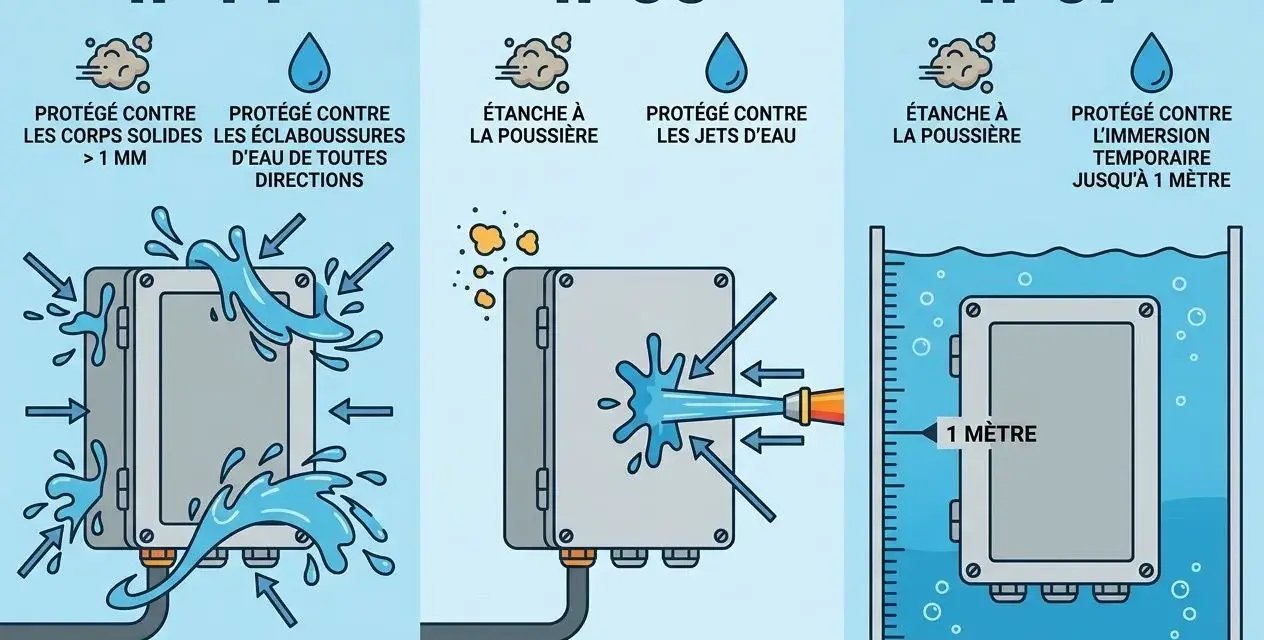

L’IP se compose de deux chiffres. Le premier concerne la protection contre les corps solides, le second la protection contre l’eau. Dans la salle de bain, c’est surtout le second qui fait la différence, car le danger vient d’abord des éclaboussures, des jets et de l’humidité ambiante. Le “X” que l’on voit souvent dans IPX4, IPX5 ou IPX7 signifie simplement que le premier chiffre n’est pas pris en compte ici.
Ce que signifient les indices les plus utiles
| Code | Lecture pratique | Usage courant |
|---|---|---|
| IPX4 | Protégé contre les projections d’eau de toutes directions | Zone où l’appareil peut recevoir des éclaboussures |
| IPX5 | Protégé contre les jets d’eau de toutes directions | Zone plus exposée, proche d’une source d’eau |
| IPX7 | Protégé contre les effets d’une immersion temporaire | Zone la plus exposée, à réserver aux cas explicitement autorisés |
En pratique, je ne choisis jamais un appareil uniquement parce qu’il “semble étanche”. Je vérifie aussi sa classe de protection, sa destination d’usage et la zone où il va être posé. C’est ce croisement qui évite les mauvaises surprises, et il mène directement aux volumes de sécurité de la salle de bain.
Les volumes de sécurité qui décident de tout
La logique de la salle de bain repose sur des volumes autour de la baignoire, du bac à douche ou de la douche. La version actuelle de la NF C 15-100 s’en tient à trois volumes principaux et à une zone hors volume. Promelelec rappelle d’ailleurs que l’ancien volume 3 a disparu du cadre de référence, ce qui simplifie la lecture pour les particuliers comme pour les professionnels.
Je résume les repères utiles de manière simple: le volume 0 correspond à la zone immergée ou directement exposée à l’eau, le volume 1 monte autour de cette zone jusqu’à 2,25 m de hauteur, et le volume 2 ajoute une bande de 60 cm autour du volume 1. Le reste de la pièce est hors volume.
| Volume | Emplacement | Ce que cela implique |
|---|---|---|
| Volume 0 | Intérieur de la baignoire, du bac à douche ou zone équivalente | Quasiment aucun appareil classique n’y a sa place; on parle surtout de très basse tension |
| Volume 1 | Au-dessus du volume 0, jusqu’à 2,25 m de hauteur | Zone très contrainte, réservée à des équipements spécifiques |
| Volume 2 | À 60 cm au-delà du volume 1 | Zone plus souple, mais toujours réglementée |
| Hors volume | Reste de la pièce | Zone de pose la plus simple pour les prises, interrupteurs et nombreux appareils |
Un détail compte beaucoup en rénovation: dans une douche sans receveur, la référence n’est plus le bord d’un bac, mais le point bas de la douche, avec une zone d’immersion qui débute très près de ce niveau. C’est exactement le genre de configuration qui fausse un plan si on raisonne seulement “à vue d’œil”. Une fois ces repères posés, il faut choisir le bon matériel, pièce par pièce.
Quel matériel installer selon la zone
Je regarde toujours trois choses avant de valider un équipement: la zone, la classe de protection et l’indice IP. Si l’un de ces trois points ne colle pas, je ne compense pas avec un “bon produit” ou une marque réputée. Dans une salle de bain, plus étanche ne veut pas dire automatiquement autorisé.
Lire aussi : Machine à laver dans la salle de bain - ce qu'il faut savoir
Les repères pratiques à garder en tête
- Classe I : l’appareil doit être relié à la terre.
- Classe II : double isolation, sans liaison à la terre.
- TBTS : très basse tension de sécurité, utile quand on veut réduire le risque au plus près de l’eau.
| Équipement | Règle utile | Comment je le lis en rénovation |
|---|---|---|
| Prise de courant classique | Hors volume uniquement | Je la place loin des projections, jamais au ras de la baignoire ou de la douche |
| Prise rasoir | Admise en volume 2 avec transformateur de séparation de 20 à 50 VA | Pratique près du miroir, mais ce n’est pas une prise standard déguisée |
| Éclairage | TBTS dans les zones les plus exposées; classe II possible en volume 2 selon le cas | Je privilégie les solutions adaptées à l’humidité et au nettoyage fréquent |
| Sèche-serviette ou radiateur | Souvent réservé au volume 2 ou hors volume, selon la classe et le modèle | Je vérifie le marquage exact, pas seulement la forme du produit |
| Armoire de toilette éclairée | Possible dans certains cas en volume 2 si l’ensemble respecte la classe II et que la prise reste hors volume | Très courant dans les salles de bain modernes, mais le montage doit être propre et lisible |
Dans la pratique, je me méfie surtout des montages “hybrides” où la moitié de l’appareil semble hors volume et l’autre moitié non. Quand un équipement traverse une limite, il doit respecter les exigences de la zone la plus contraignante. C’est là que beaucoup de projets basculent de “ça devrait passer” à “il faut revoir le plan”.
La douche à l’italienne change les repères
Une douche à l’italienne n’est pas seulement plus esthétique. Elle modifie aussi la manière de lire les volumes, parce qu’il n’y a plus de receveur à la géométrie évidente. Le point bas devient la vraie référence, et la zone la plus sensible commence au plus près de ce niveau. C’est exactement pour cela qu’une salle d’eau ouverte demande davantage d’anticipation qu’une cabine classique.
Quand je travaille sur ce type de projet, je fais d’abord le plan des usages, pas celui des produits. Je veux savoir où l’eau sort réellement, où la vapeur stagne, où l’on va se sécher, et où le miroir peut recevoir des projections indirectes. Ce détail change tout pour un interrupteur, un applique-murale, un miroir lumineux ou une prise rasoir.
- Je place les équipements de commande avant la pose du carrelage, pas après.
- Je vérifie la position réelle de la paroi vitrée, car elle modifie les projections.
- Je réserve les éléments les plus sensibles au hors volume dès que le plan le permet.
Dans une douche ouverte, un centimètre mal lu sur le plan peut suffire à condamner un emplacement. C’est donc le bon moment pour raisonner en sécurité avant de raisonner en décoration, même si les deux doivent ensuite s’accorder.
Les erreurs qui coûtent cher dans une salle de bain
Les erreurs que je vois le plus souvent ne viennent pas d’un mauvais matériel, mais d’une mauvaise lecture du contexte. Un appareil correct dans la mauvaise zone reste un mauvais choix. Et un équipement “super étanche” ne règle rien si le reste de l’installation n’est pas cohérent.
- Confondre IP et classe de protection : l’IP gère surtout l’eau et les corps solides, la classe traite aussi du contact indirect et de la terre.
- Choisir un produit pour sa seule résistance à l’eau : un luminaire IP élevé n’est pas automatiquement autorisé dans un volume donné.
- Placer une prise trop près de la douche : une prise classique reste hors volume, sans exception de confort.
- Oublier la protection différentielle 30 mA : c’est une base de sécurité, pas un détail de tableau.
- Négliger la liaison équipotentielle locale : les éléments conducteurs de la pièce doivent être traités avec sérieux.
- Travailler à partir d’un schéma ancien : des documents plus vieux peuvent encore parler de volumes qui ne correspondent plus au cadre actuel.
Je résume la logique en une phrase: la bonne salle de bain n’est pas celle qui aligne les meilleurs produits, mais celle qui respecte la bonne zone, la bonne protection et le bon câblage. C’est ce triptyque qui évite les reprises coûteuses et les arbitrages de dernière minute.
Les vérifications que je fais avant de fermer les murs
Avant de valider une salle de bain, je fais toujours trois contrôles simples. Ils prennent peu de temps, mais ils évitent la plupart des erreurs irréversibles. Une fois le carrelage posé et les meubles fixés, corriger un mauvais choix devient tout de suite plus cher et plus contraignant.
- Je trace les volumes directement sur le plan et, si possible, sur le chantier avant la pose définitive.
- Je vérifie chaque appareil avec le trio gagnant: zone, classe de protection, indice IP.
- Je m’assure que la protection différentielle 30 mA et la liaison équipotentielle locale sont bien prévues, pas seulement “supposées”.
Quand ces trois points sont validés, la salle de bain devient plus simple à vivre au quotidien: les prises sont où elles doivent être, l’éclairage est à sa place et le matériel travaille dans la zone pour laquelle il a été conçu. C’est, à mon sens, la meilleure façon de sécuriser une rénovation sans sacrifier le confort ni l’esthétique.
