Dans une salle de bains, la sécurité ne se joue pas seulement sur le choix d’un carrelage antidérapant ou d’une bonne ventilation. L’électricité doit aussi être pensée comme un système de protection, et le différentiel électrique en est la pièce la plus visible. Je vais ici expliquer à quoi il sert, ce que la norme française attend dans une pièce d’eau, et quels réglages évitent les erreurs les plus courantes en rénovation.
Les points à garder en tête avant de refaire l’installation
- La protection différentielle 30 mA coupe en cas de fuite de courant et vise d’abord la sécurité des personnes.
- En logement, les circuits terminaux doivent passer par une sensibilité au plus égale à 30 mA.

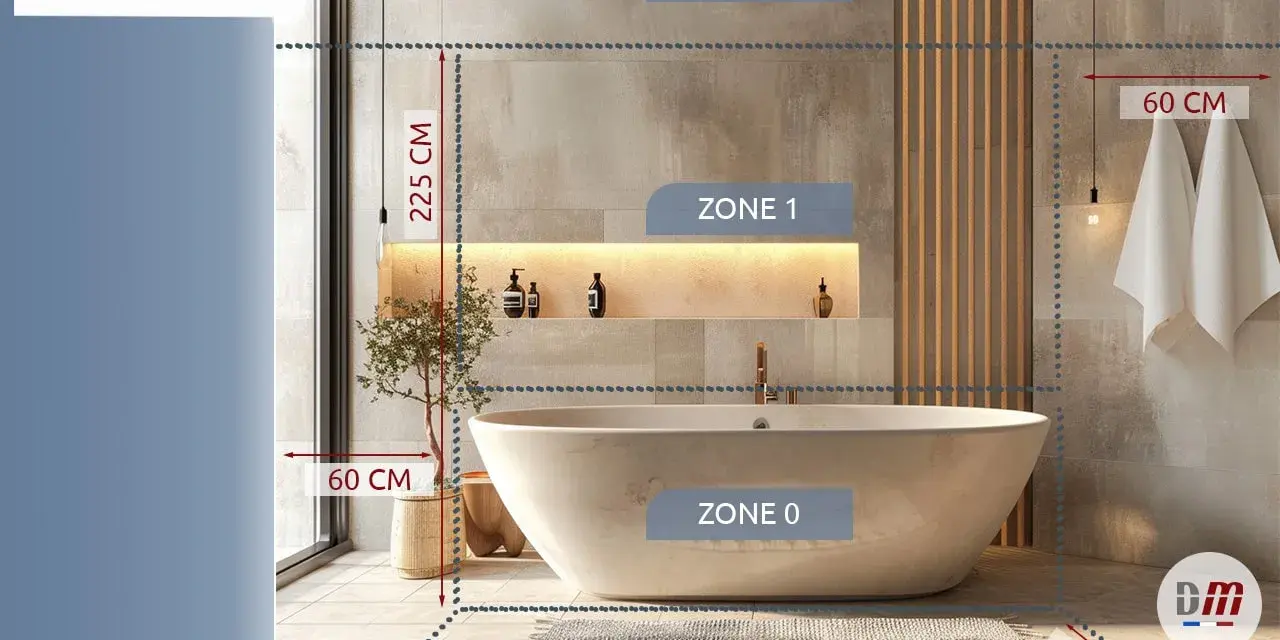

- Dans une salle de bains, les volumes 0, 1 et 2 déterminent ce qui peut être posé et à quelle distance de l’eau.
- Les prises, luminaires et appareils doivent être choisis avec le bon indice de protection, pas seulement avec le bon design.
- Le type AC, A ou F se choisit selon les appareils alimentés et la façon dont le circuit est utilisé.
- Répartir les circuits et tester régulièrement le bouton de contrôle évite une grande partie des mauvaises surprises.
Comment la coupure différentielle protège vraiment
Le principe est simple : l’appareil compare le courant qui entre avec celui qui repart. S’il manque une partie du courant, c’est qu’il s’échappe quelque part, souvent à cause d’un défaut d’isolement, d’un appareil humide ou d’un contact accidentel avec une masse métallique. À partir d’un certain seuil, le circuit s’ouvre très vite pour limiter le risque d’électrisation.
Je distingue toujours deux fonctions que beaucoup de particuliers confondent : la protection différentielle protège les personnes, tandis que le disjoncteur divisionnaire protège surtout les conducteurs et les appareils contre la surcharge et le court-circuit. Un interrupteur différentiel travaille donc avec des disjoncteurs en aval ; un disjoncteur différentiel cumule les deux fonctions sur un même départ.Dans une salle d’eau, cette logique n’est pas théorique. L’humidité réduit la résistance du corps humain et elle accélère les défauts d’isolement. C’est pour cela qu’une petite fuite de courant, négligeable ailleurs, prend tout son sens ici. Et c’est aussi pour cela qu’un bouton test ne doit jamais être ignoré : il sert à vérifier que la coupure se déclenche encore correctement.
Une fois ce rôle compris, le vrai sujet devient : où cette protection suffit-elle, et où la norme impose-t-elle d’ajouter d’autres garde-fous ?
Ce que la norme française impose dans une salle de bains
En France, la référence pour l’habitat neuf et la rénovation lourde reste la NF C 15-100. Légifrance rappelle que les circuits terminaux d’un logement doivent être protégés par des dispositifs différentiels à haute sensibilité, au plus égale à 30 mA, ce qui pose la base de sécurité avant même d’entrer dans le détail de la salle de bains.

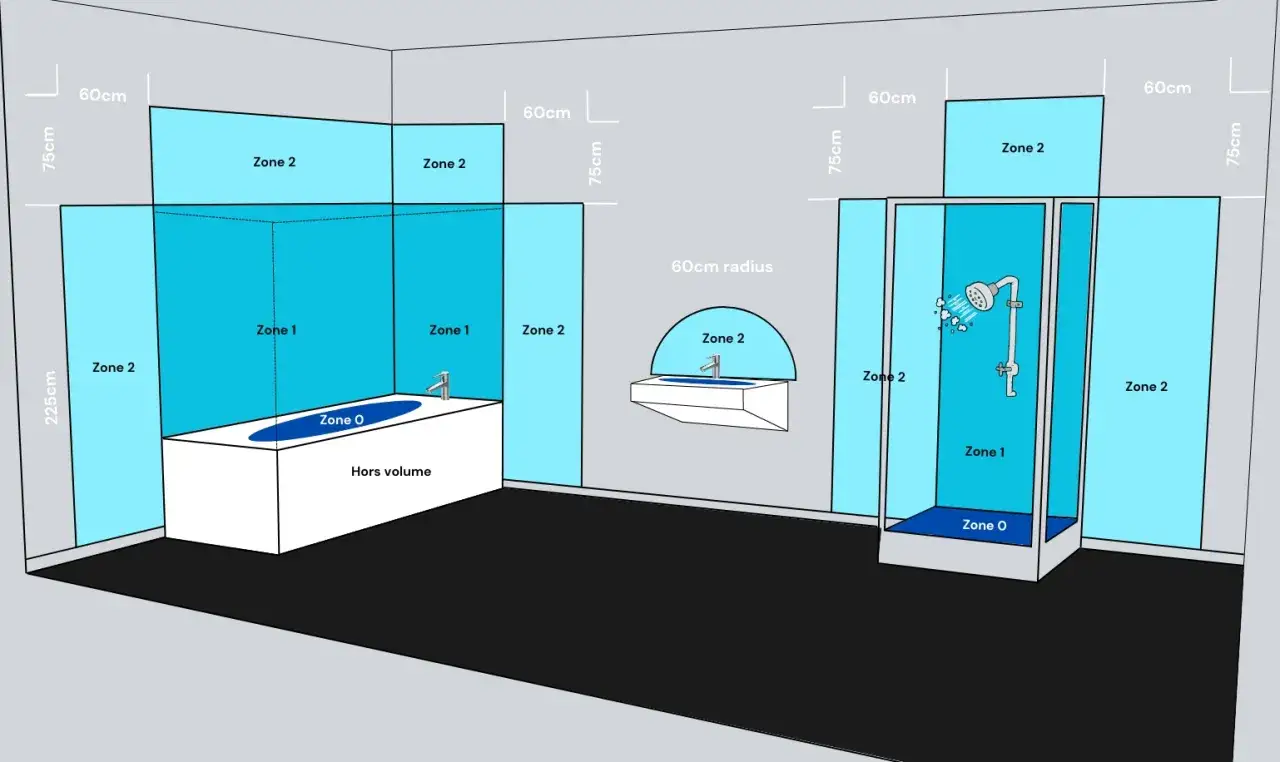

Dans la pièce d’eau, cette protection est complétée par les volumes de sécurité et par une liaison équipotentielle supplémentaire. En clair, on ne place pas n’importe quel matériel n’importe où, même si le tableau électrique est correctement protégé. C’est ce qui fait toute la différence entre une installation simplement “alimentée” et une installation vraiment pensée pour un usage humide.| Volume | Où il se situe | Ce que je retiens en pratique |
|---|---|---|
| Volume 0 | Intérieur de la baignoire ou du bac de douche | Pas d’appareillage classique. On réserve cet espace à des matériels très spécifiques, en très basse tension. |
| Volume 1 | Jusqu’à 2,25 m au-dessus du fond de la baignoire ou du bac | Matériel très limité, avec des exigences élevées de protection et de classe d’appareil. |
| Volume 2 | Jusqu’à 60 cm autour du volume 1 | Quelques équipements sont possibles, mais avec contraintes fortes et un emplacement à penser au millimètre. |
| Hors volume | Au-delà de cette zone | Les prises et appareillages classiques deviennent envisageables, à condition d’être protégés par 30 mA et correctement positionnés. |
Je précise un point qui évite beaucoup d’erreurs de chantier : les parois fixes et pérennes comptent pour tracer ces volumes, alors qu’une cloison mobile ou démontable ne peut pas être utilisée de la même façon. Sur une douche à l’italienne, c’est souvent là que les plans deviennent trompeurs si l’on se contente d’un dessin approximatif. Promotelec le montre bien dans ses schémas de salle de bains : la géométrie réelle du local, pas l’intention décorative, fixe la règle.
Autrement dit, avant de choisir un miroir rétroéclairé ou un sèche-serviettes, il faut d’abord savoir dans quelle zone il se trouve. C’est précisément ce cadre qui conditionne le bon choix du matériel.
Quel modèle choisir pour une rénovation de salle de bains
Le type de protection ne se choisit pas seulement “pour faire sérieux”. Il doit correspondre aux appareils réellement branchés sur le circuit. Dans une rénovation, je regarde toujours trois choses : le type de charges, le calibre du tableau et le nombre de départs déjà présents. C’est plus fiable que de multiplier des appareils identiques sans logique.
| Choix | Quand je le privilégie | Ce qu’il faut retenir |
|---|---|---|
| Type AC | Circuit d’éclairage, prises simples, usages classiques | Solution de base, suffisante si le circuit n’alimente pas d’appareils électroniques sensibles. |
| Type A | Circuits avec électronique de puissance, sèche-serviettes piloté, miroir chauffant, certains équipements modernes | Plus polyvalent, souvent plus pertinent dans une rénovation qui ajoute des usages connectés. |
| Type F | Appareils avec variateur, moteur ou électronique plus délicate, quand le fabricant le recommande | Intéressant dans des cas précis, mais inutile partout. |
| 40 A ou 63 A | Calibre du DDR selon la charge totale et l’amont du tableau | Je vérifie la somme des départs et je ne surcharge pas un seul appareil de protection. |
La sensibilité 30 mA est le seuil de protection des personnes. Le calibre, lui, dit ce que l’appareil peut supporter en courant nominal. Les deux notions ne se remplacent pas. On peut donc avoir un 30 mA en 40 A ou en 63 A selon la taille de l’installation, mais pas improviser ce choix au hasard.
J’aime aussi rappeler une règle de bon sens que la norme pousse clairement : mieux vaut répartir les circuits sur plusieurs différentiels que concentrer trop de départs sous un seul appareil. Dans la pratique, on évite ainsi qu’un défaut sur une ligne coupe toute la maison, et l’on limite les déclenchements intempestifs liés au cumul des fuites naturelles de plusieurs équipements.
Une fois le bon modèle choisi, il reste un piège très concret : tout ce qui est “presque conforme” mais pas tout à fait. Et c’est là que les problèmes apparaissent le plus souvent.
Les erreurs qui font échouer un chantier pourtant bien pensé
La plupart des erreurs ne viennent pas d’un matériel médiocre. Elles viennent d’un détail de pose ou d’un mauvais arbitrage au moment de la conception. Sur les salles de bains que je vois mal sécurisées, les mêmes défauts reviennent souvent.
- Confondre protection des personnes et protection des biens, en pensant qu’un seul appareil règle tout.
- Mettre une prise ou un luminaire trop près de la baignoire ou de la douche, en oubliant le tracé réel des volumes.
- Oublier la liaison équipotentielle supplémentaire, alors qu’elle fait partie de la logique de sécurité de la pièce.
- Regrouper trop de circuits sous un seul dispositif différentiel, ce qui augmente les coupures globales et les faux diagnostics.
- Mélanger des neutres de circuits différents, erreur classique qui provoque des déclenchements incompréhensibles.
- Choisir un appareillage avec un indice de protection insuffisant pour l’emplacement réel.
Le piège le plus coûteux, à mes yeux, c’est celui qu’on ne voit pas tout de suite : un circuit posé “à peu près” dans la bonne zone, puis masqué par le mobilier ou le carrelage. Une fois le chantier terminé, la correction devient bien plus chère que la bonne décision prise au départ.
Quand on comprend ces pièges, on traite autrement un déclenchement intempestif : on ne cherche plus à le faire taire, on cherche sa cause.
Quand la protection saute et comment réagir sans aggraver le problème
Un différentiel qui déclenche n’est pas forcément défectueux. Bien souvent, il fait précisément son travail. Dans une salle de bains, la cause la plus fréquente est un appareil humide, un câble abîmé, un raccord mal serré ou une infiltration de condensation dans un luminaire ou un sèche-serviettes.
- Je coupe les appareils branchés sur le circuit concerné, puis je tente un réarmement unique.
- Si la coupure revient immédiatement, j’isole les départs un par un pour localiser le circuit fautif.
- Je vérifie les appareils exposés à l’humidité : miroir chauffant, éclairage, ventilateur, sèche-serviettes, boîtier de raccordement.
- Je contrôle aussi les signes physiques simples : odeur de chaud, trace d’eau, borne desserrée, câble pincé.
Ce que je déconseille, c’est de forcer le réarmement en boucle ou de vouloir “corriger” le problème en changeant la sensibilité. Si un défaut d’isolement existe, il faut le supprimer, pas le cacher. En salle de bains, un déclenchement répété après la douche mérite une vraie recherche de cause, parce que l’eau et la condensation créent des défauts intermittents qui peuvent revenir sans prévenir.
Si le bouton test ne provoque plus de coupure ou si le boîtier chauffe anormalement, je considère l’appareil comme suspect jusqu’à preuve du contraire. Là, on ne parle plus d’optimisation mais de sécurité pure, et il faut faire intervenir un électricien.
Le contrôle à exiger avant de refermer un chantier de salle de bains
Avant de refermer les cloisons ou de reposer le carrelage, je fais toujours vérifier quatre points : la présence d’une protection 30 mA adaptée, la continuité des conducteurs de protection, la liaison équipotentielle supplémentaire et le positionnement exact des appareillages par rapport aux volumes. C’est à ce moment-là que l’on évite les reprises coûteuses, pas après la pose du meuble vasque.
- Faire tester le bouton de contrôle du DDR.
- Vérifier l’étiquetage des circuits et leur répartition.
- Contrôler l’indice de protection des luminaires et des accessoires proches de l’eau.
- Demander un schéma simple du tableau pour savoir ce qui coupe quoi.
Dans une salle de bains, la bonne sécurité n’est pas celle qui impressionne au tableau, mais celle qui disparaît dans l’usage parce qu’elle a été pensée correctement dès le départ.
